国产h片免费观看一区二区三区_日韩黄色精品一区二区_在线美女一区二区三区四区_人妖系列在线精品_欧美一区 亚洲一区_12萝自慰喷水亚洲网站可播放_免费**片在线视频_国产av激情综合_日韩少妇白浆无码系列_人人干视频在线观看

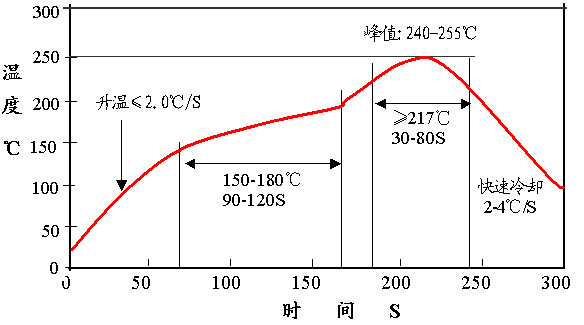

預(yù)熱階段：

A、升溫速度控制在1-3℃/S.預(yù)熱區(qū)的溫度上升應(yīng)注意避免過急，以免錫膏的流動(dòng)性不良，而導(dǎo)致錫球的產(chǎn)生。

B、預(yù)熱時(shí)間約為60-120秒。如果預(yù)熱時(shí)間不足，則容易產(chǎn)生較大的錫球；反之，如果預(yù)熱時(shí)間太長，則容易引起較細(xì)小的錫球。

C、預(yù)熱最終溫度，必須達(dá)到180-220℃。如果最終溫度不足，可能在回流焊后產(chǎn)生未熔融的錫膏。

熔融階段

D、將尖峰溫度設(shè)定在230-245℃，并應(yīng)注意避免溫度上升過急，以免導(dǎo)致錫膏的流動(dòng)性不良而導(dǎo)致錫球產(chǎn)生。

E、熔錫溫度控制在220℃以上的時(shí)間應(yīng)不少于30秒

冷卻階段

F、應(yīng)避免冷卻速度過于緩慢，以免較容易導(dǎo)致零件的移位而降低焊點(diǎn)的強(qiáng)度。
